Люк под плитку «Инженер-2 300х500 мм»: скрытый доступ к коммуникациям
Ревизионный люк «Инженер-2» предназначен для установки в стену и последующей облицовки плиткой, керамогранитом, мозаикой, искусственным камнем, стеклом или зеркалом. После отделки он помогает сохранить аккуратный вид покрытия и обеспечить доступ к кранам, фильтрам, счётчикам и другим инженерным узлам.
Тип
Люк под плитку
Место установки
В стену
Механизм
Распашная дверца на петле
Открывание
Нажатием на дверцу
Уплотнитель
Не предусмотрен
Гарантия
На изделие предоставляется гарантия от 5 лет.
Для чего нужен люк

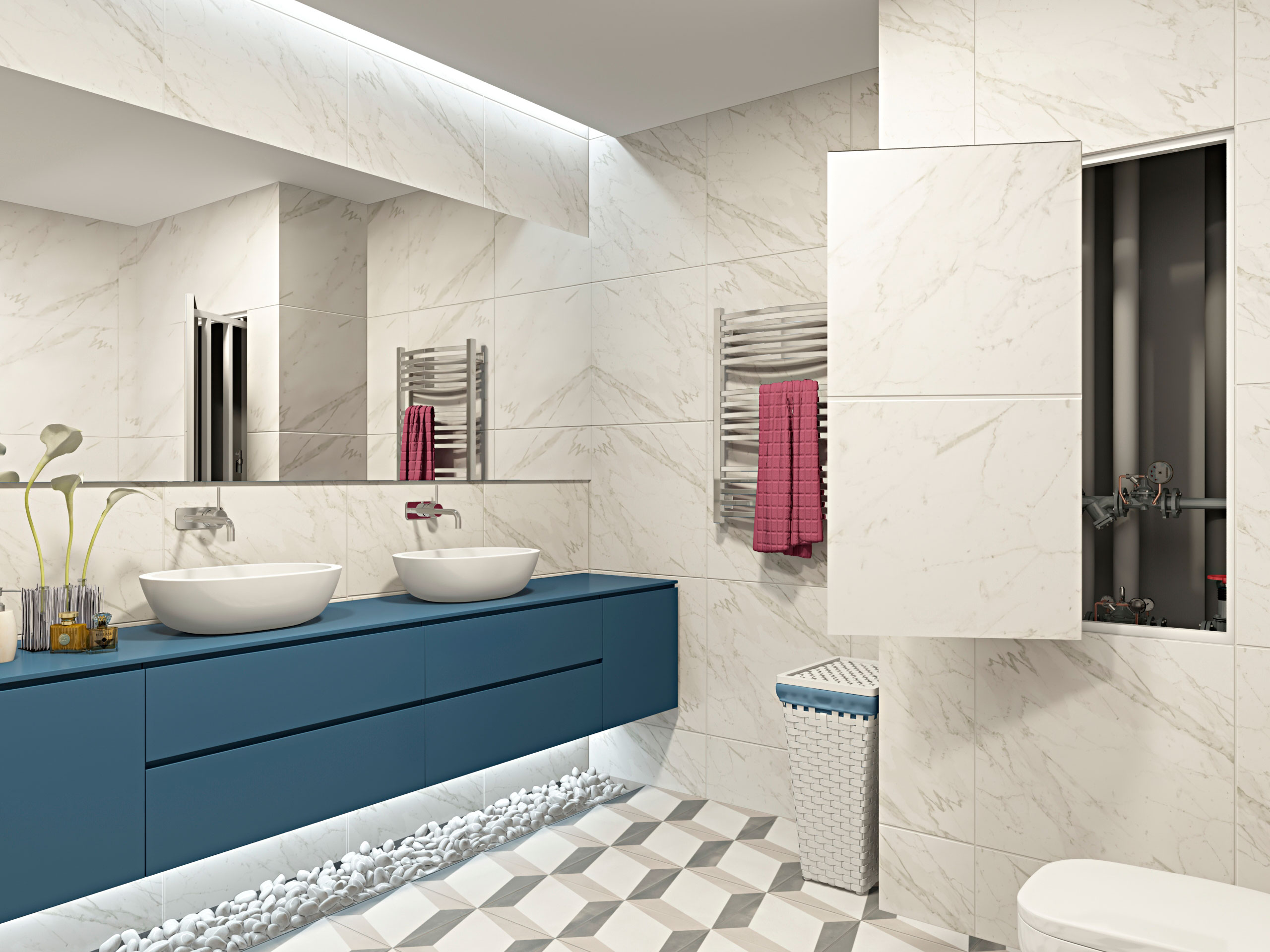

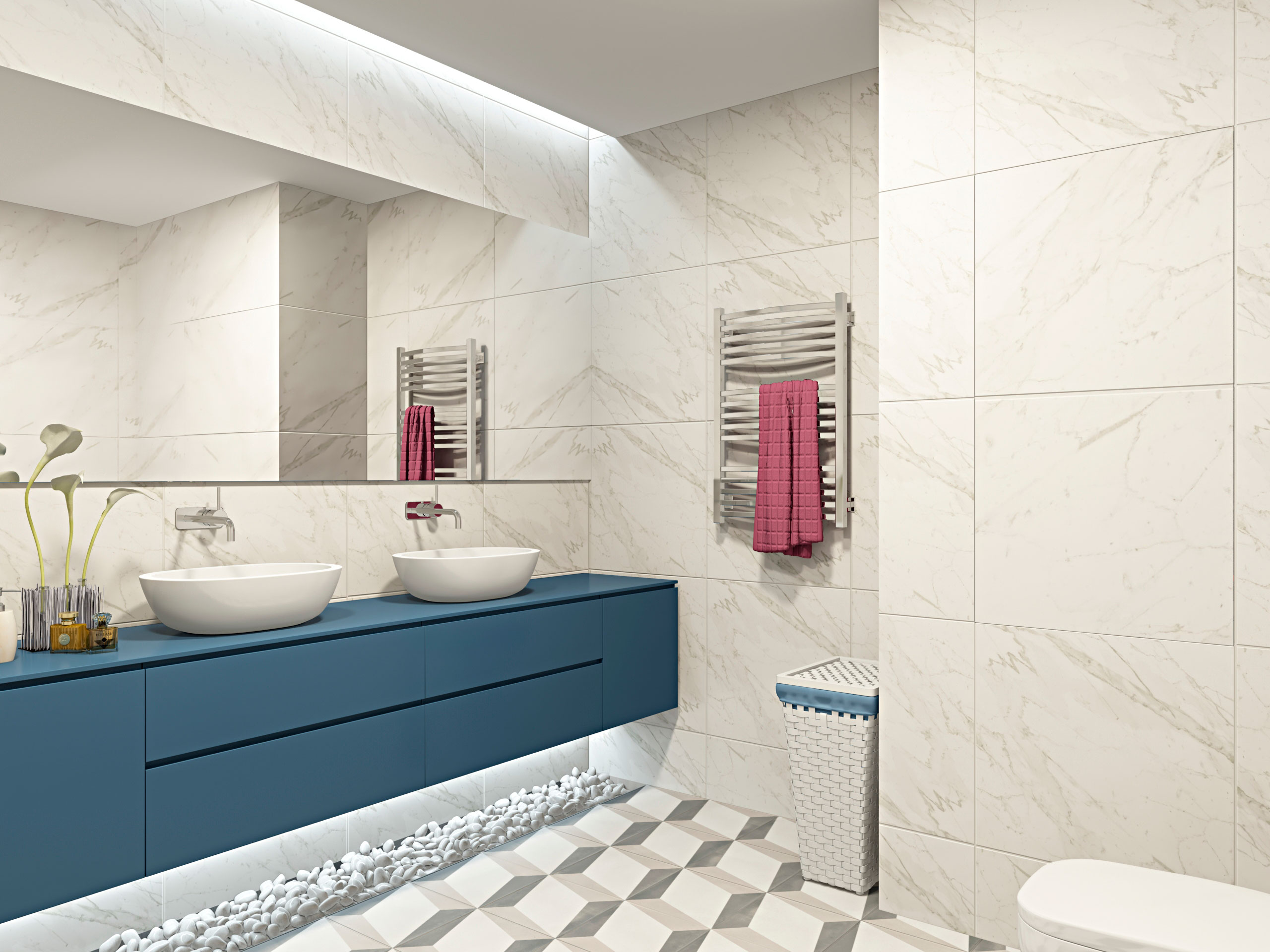

Люк «Инженер-2» устанавливают в стену, чтобы получить доступ к инженерным коммуникациям без демонтажа всей облицовки. После установки дверцу облицовывают тем же материалом, что и окружающую поверхность.
Через ревизионный люк можно обслуживать:
- водопроводные краны;
- фильтры очистки воды;
- счётчики горячей и холодной воды;
- запорную арматуру;
- другие узлы, которым может потребоваться осмотр или ремонт.
Перед покупкой: определите, какие элементы находятся за стеной и какой доступ потребуется для их обслуживания. Размер люка должен обеспечивать не только обзор, но и возможность дотянуться до оборудования.

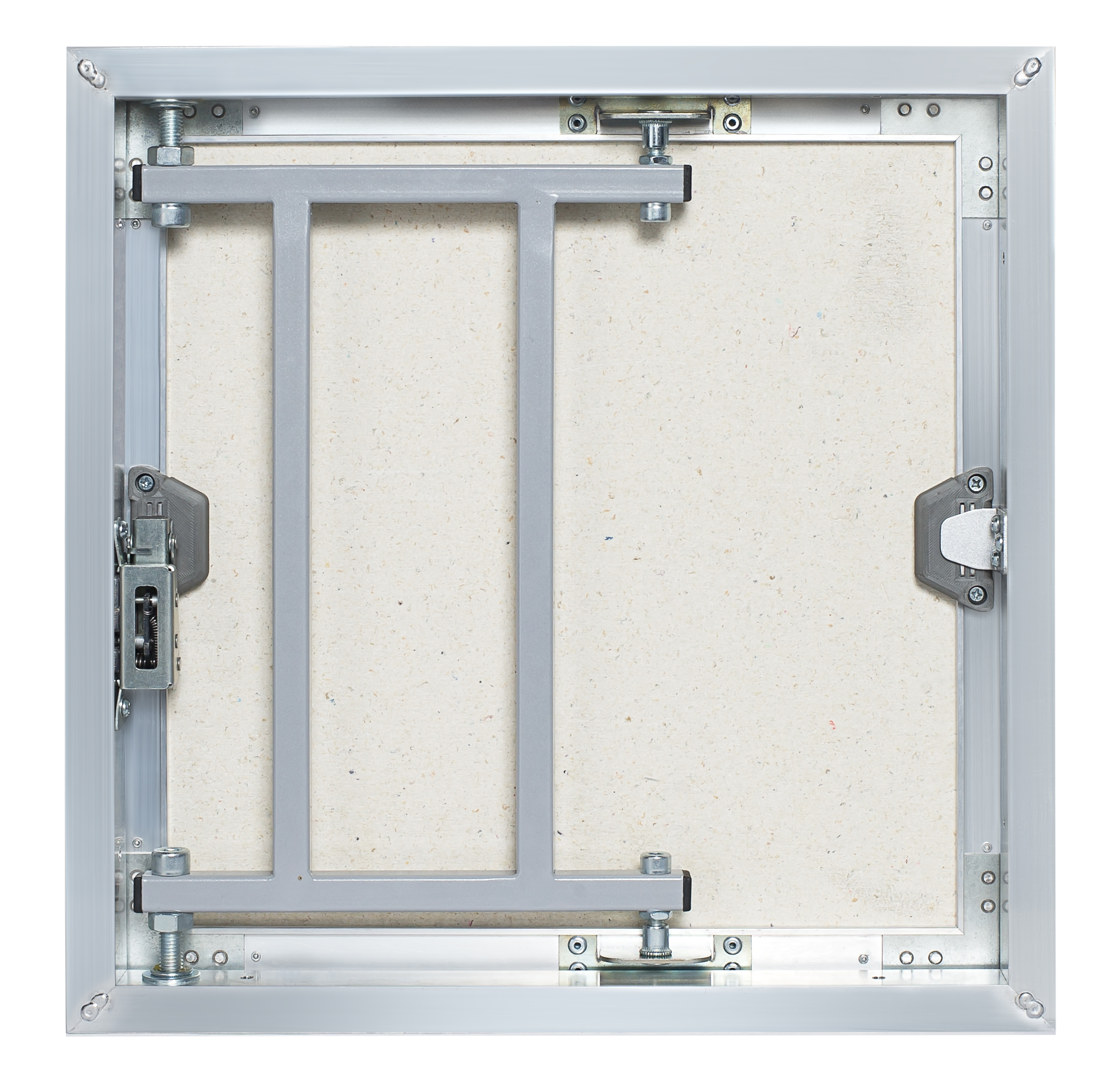

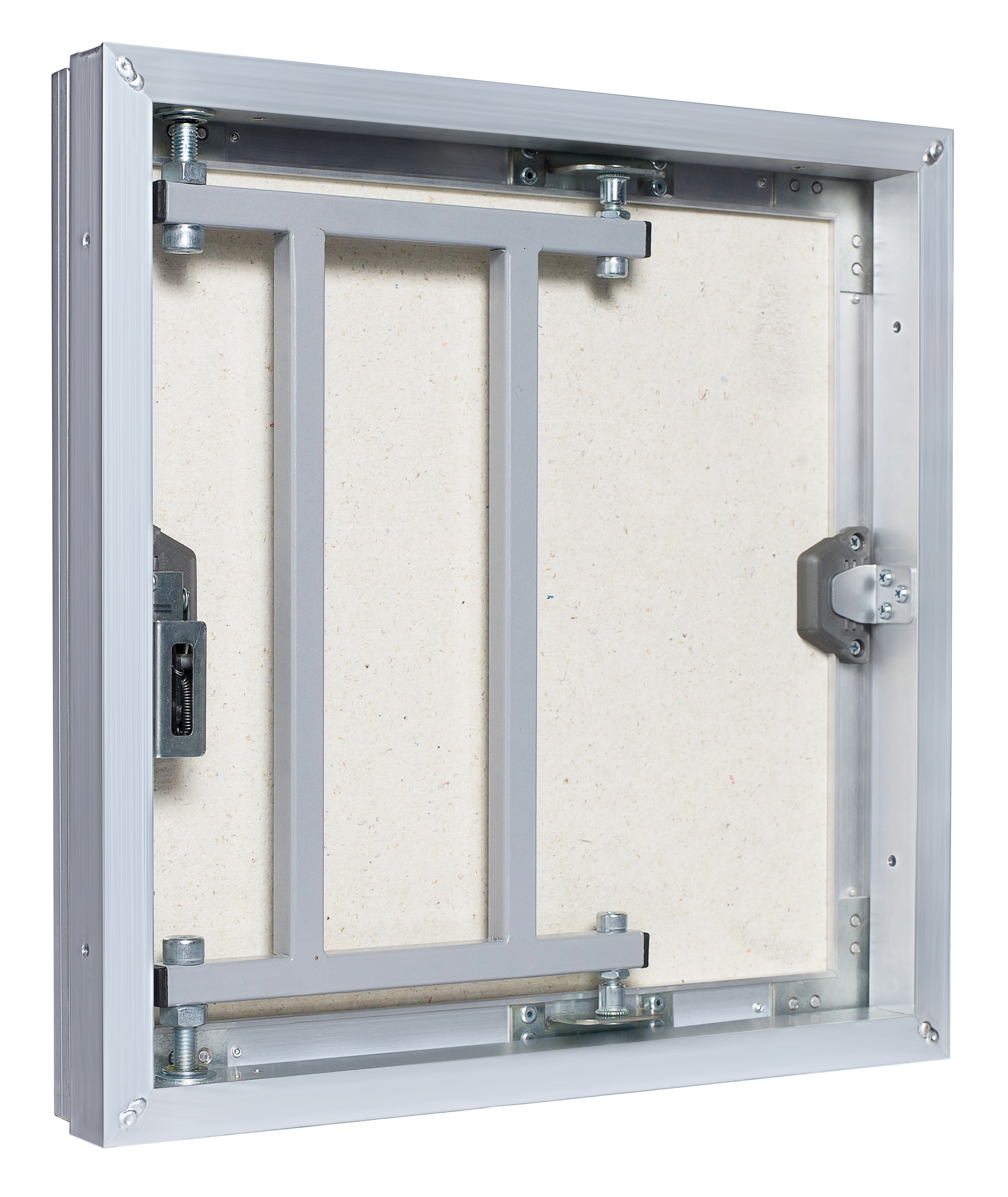

Конструкция и материалы

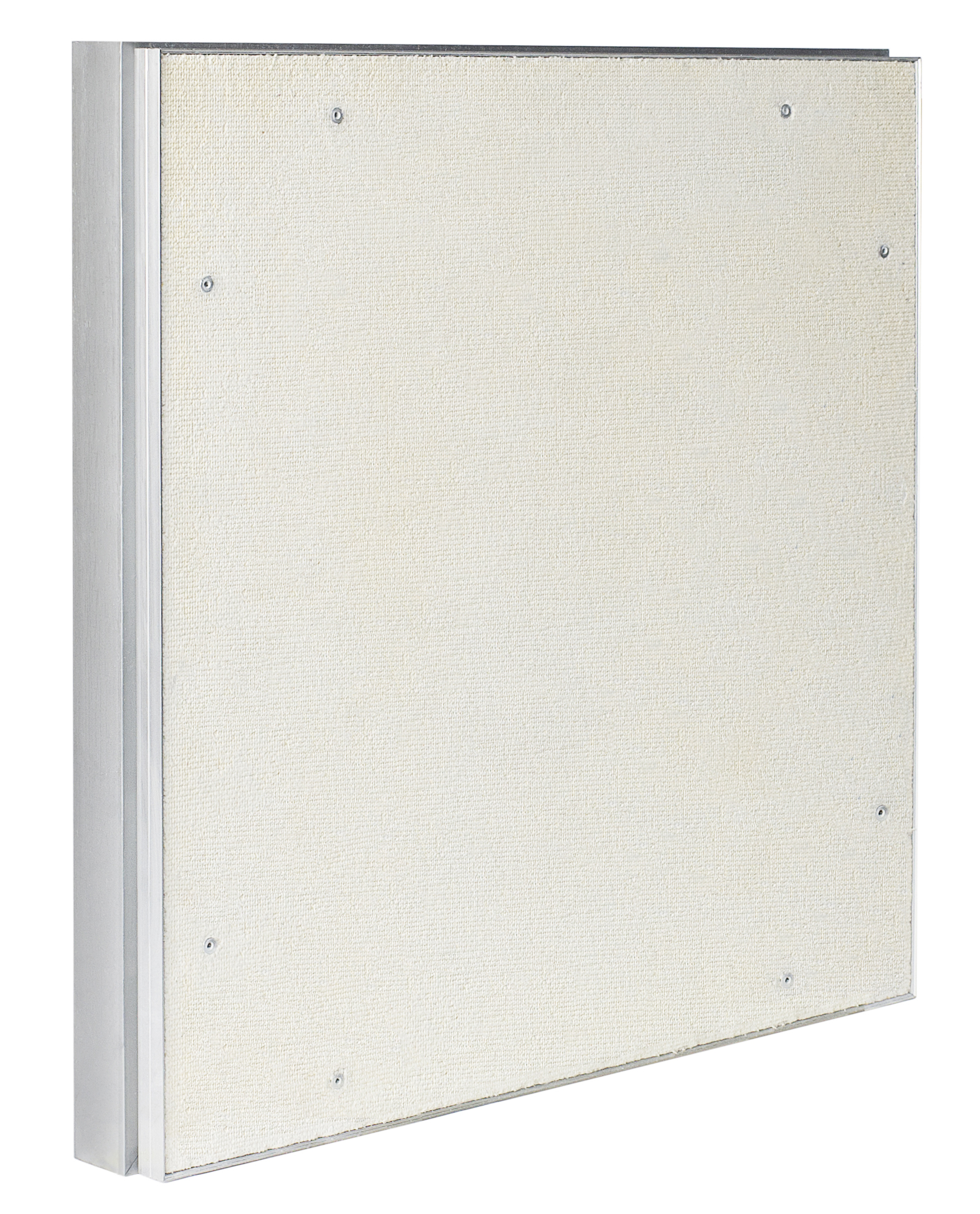

Рама люка изготовлена из алюминиевого профиля, а дверца — из алюминия. В дверцу установлена гипсовая строительная плита Gyproc толщиной 12,5 мм.
Прочность

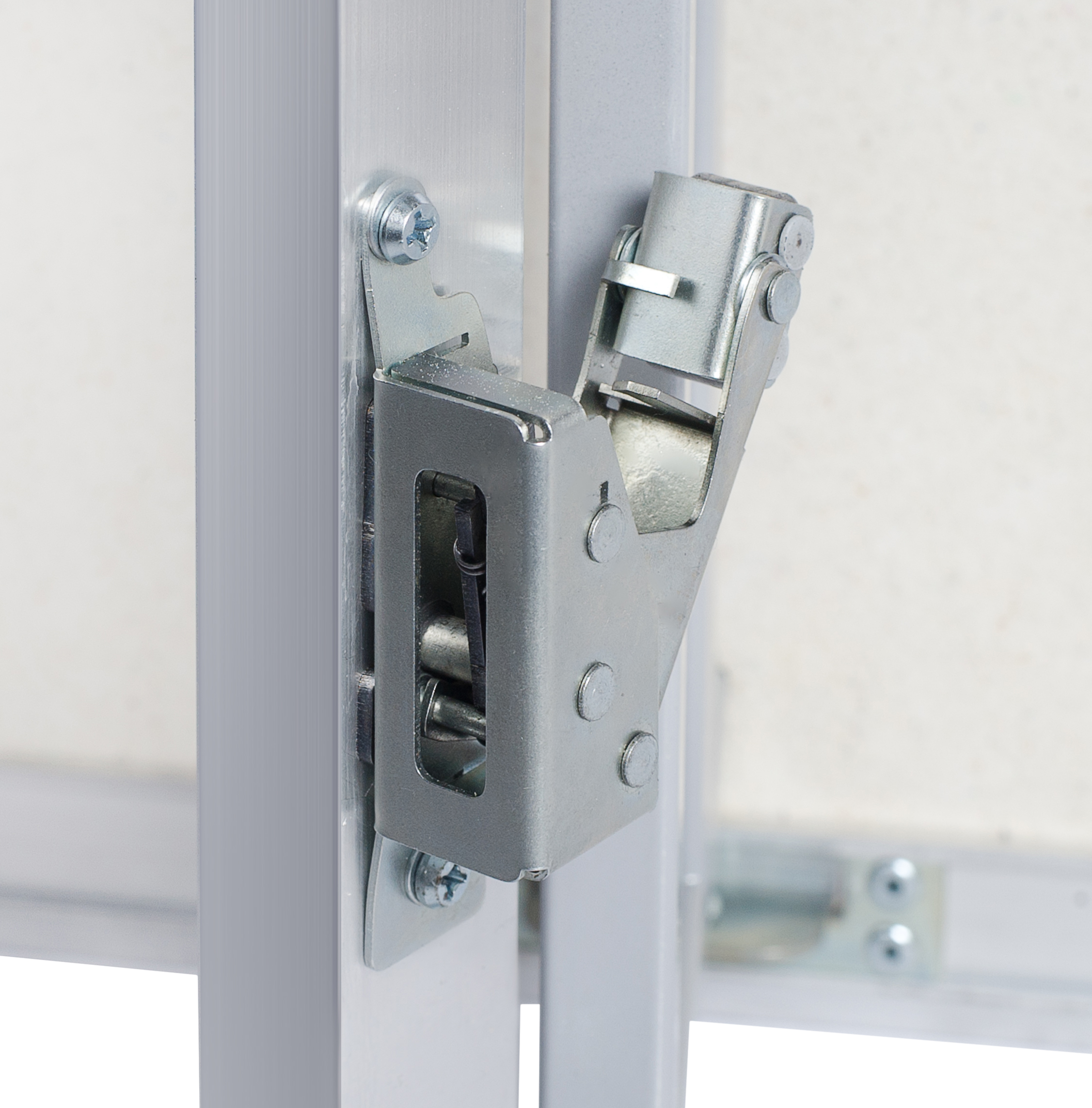

В конструкции используется стальная петля с повышенной грузоподъёмностью. Петля покрыта порошковой краской для защиты от коррозии.
Люк можно облицовывать плиткой, керамогранитом и другими отделочными материалами. Перед выбором размера проверьте допустимую грузоподъёмность дверцы для конкретной модели.
Внешний вид

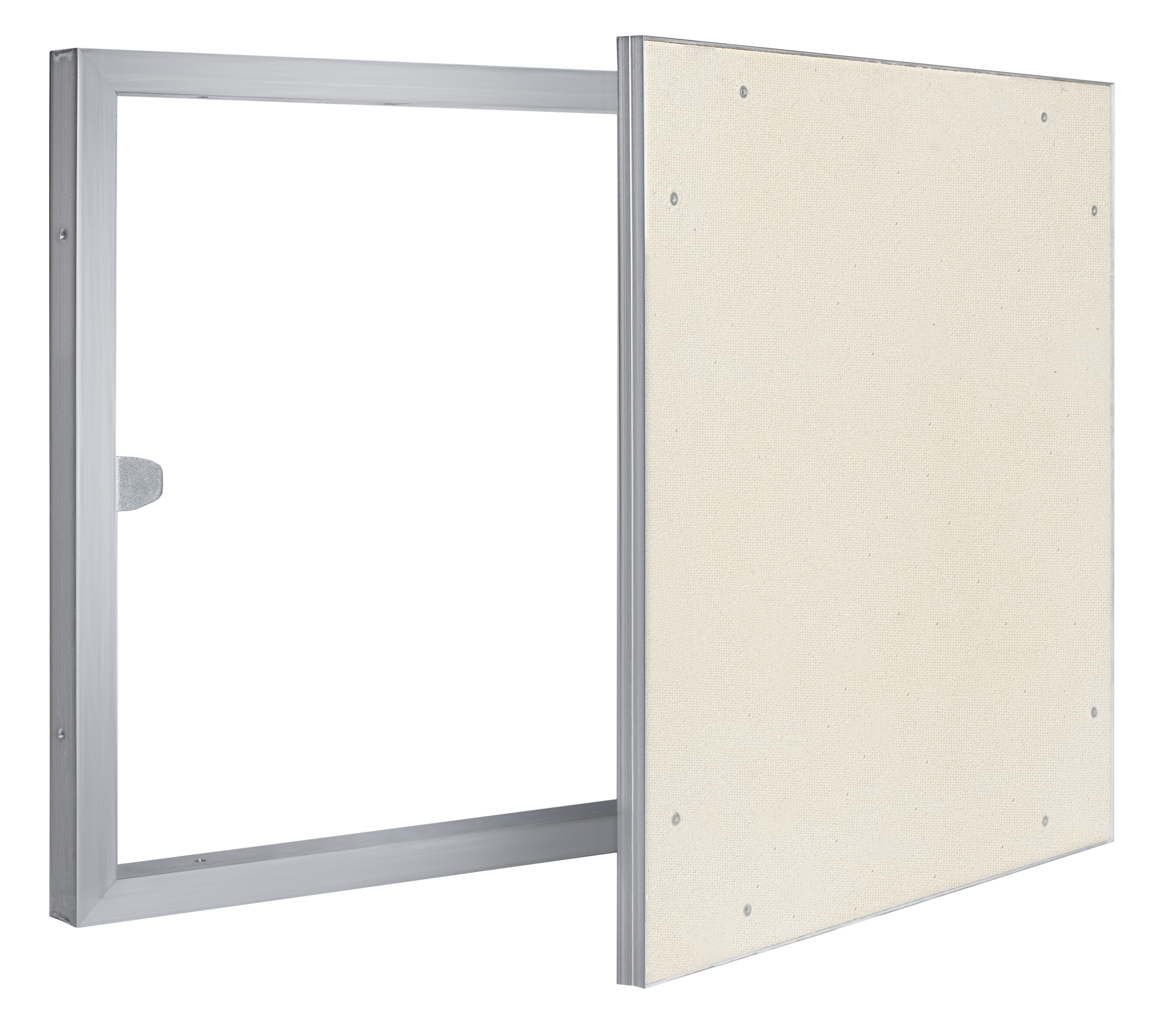

Размер дверцы по габаритам совпадает с размером рамы. Это упрощает облицовку плиткой или мозаикой и помогает сделать ревизионный проём менее заметным на фоне стены.
Важно: у люка «Инженер-2» не предусмотрен уплотнитель. Если на него попадает вода из душа, продумайте расположение ревизионного проёма, защиту зоны и гидроизоляцию помещения.

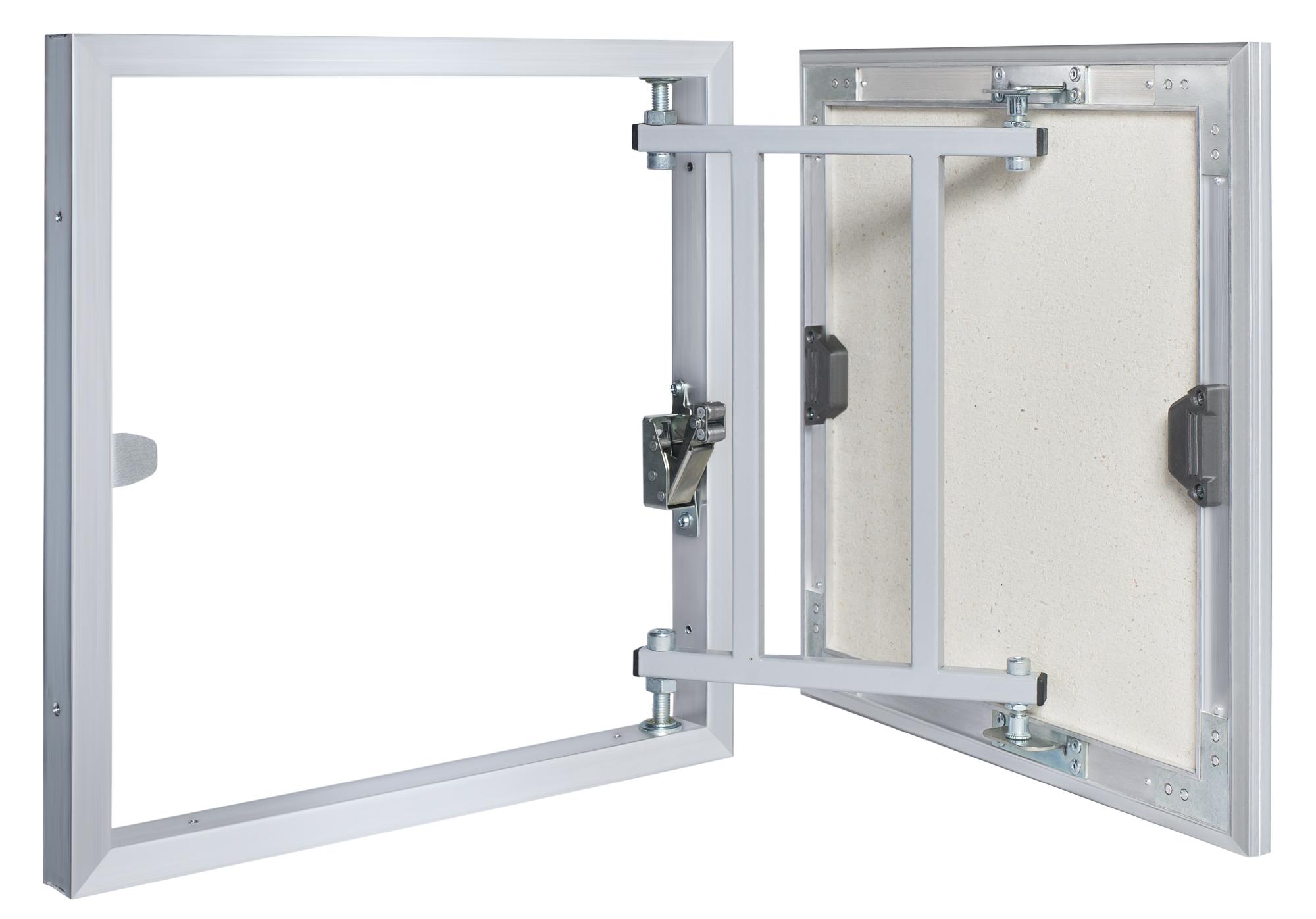

Как открывается люк

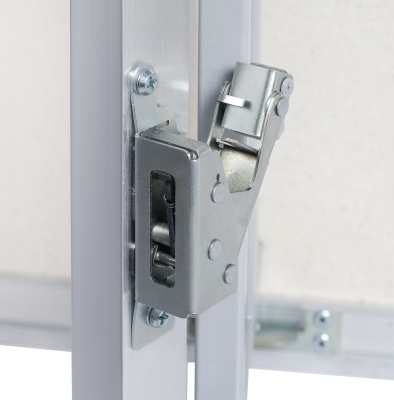

Люк оснащён магнитно-нажимным замком. Дверцу открывают нажатием; при необходимости можно использовать присоску. Дополнительная ручка не требуется.
Принцип работы
- Нажмите на дверцу в предусмотренном месте.
- Магнитная ответка отпустит дверцу.
- Откройте распашную дверцу на петле.
- После обслуживания закройте дверцу нажатием.

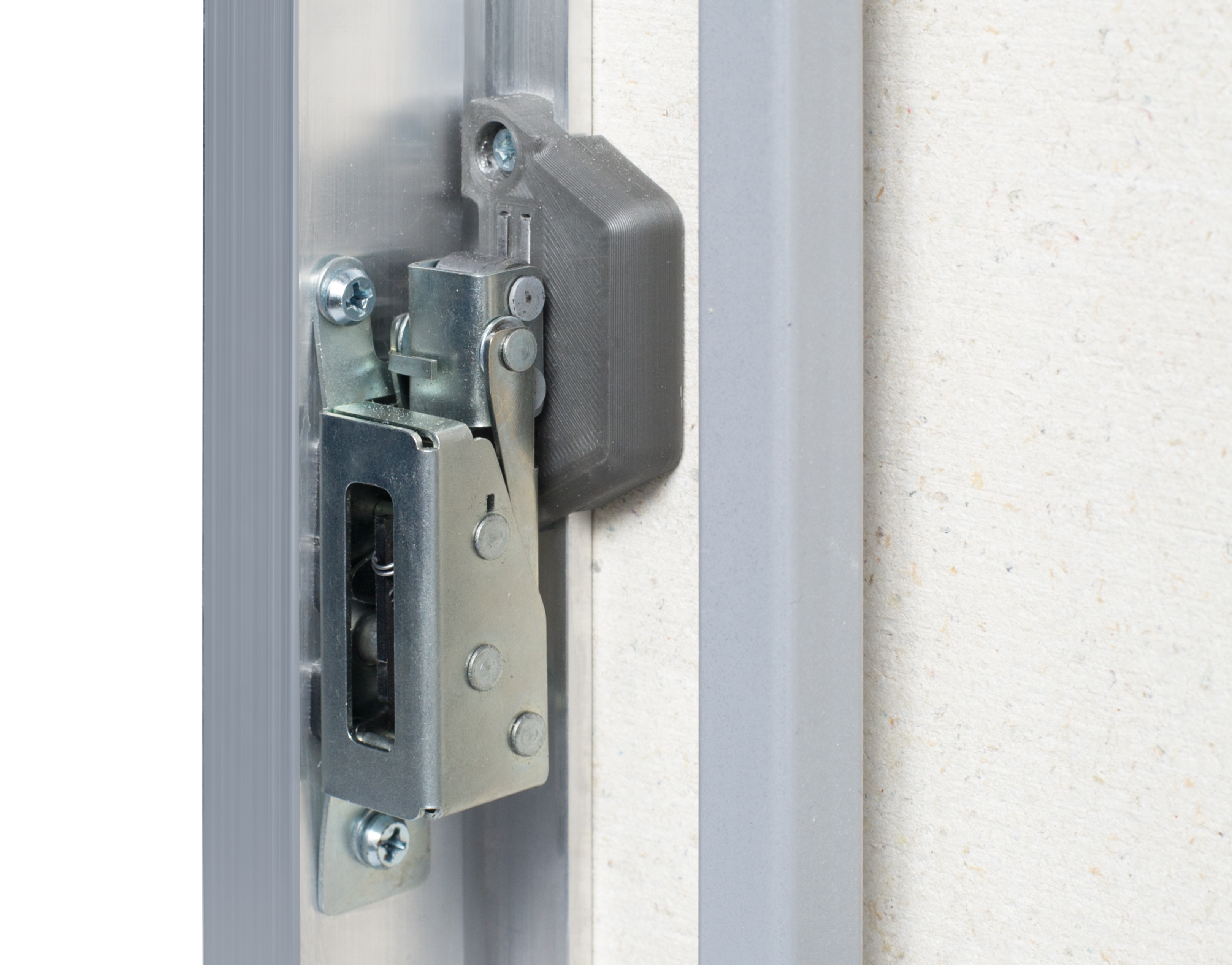

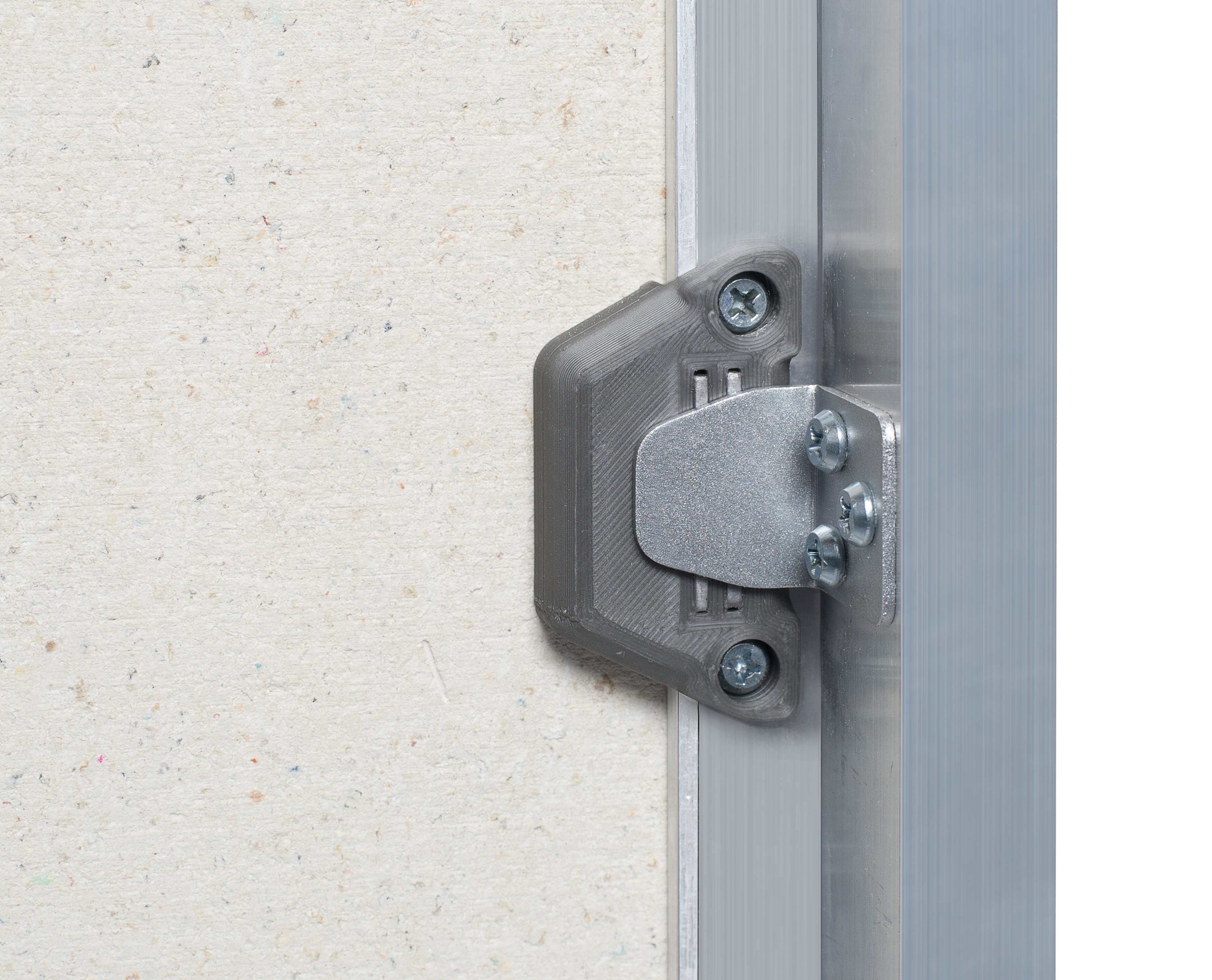

Особенность механизма: нажимной замок установлен со стороны петли. Магнитная ответка удерживает дверцу в закрытом состоянии.
Регулировка дверцы
Положение дверцы можно отрегулировать по вертикали. Это помогает выровнять зазоры между облицовкой дверцы и стеной после монтажа.
- Ослабьте один установочный винт, повернув его против часовой стрелки.
- Закрепите винт на противоположной стороне, повернув его по часовой стрелке на такое же количество оборотов.
- Проверьте положение дверцы и равномерность зазоров.
Не затягивайте крепёж чрезмерно. Регулировку выполняйте постепенно и сверяйтесь с инструкцией к конкретной модели.
Где можно установить
Люк устанавливают в подготовленный проём стены. В конструкции предусмотрены монтажные отверстия для крепления.
При монтаже: рама должна свободно располагаться в проёме, не быть зажатой стеной. Положение рамы выравнивают по уровню, после чего закрепляют предусмотренными крепёжными элементами.
Размеры и облицовка

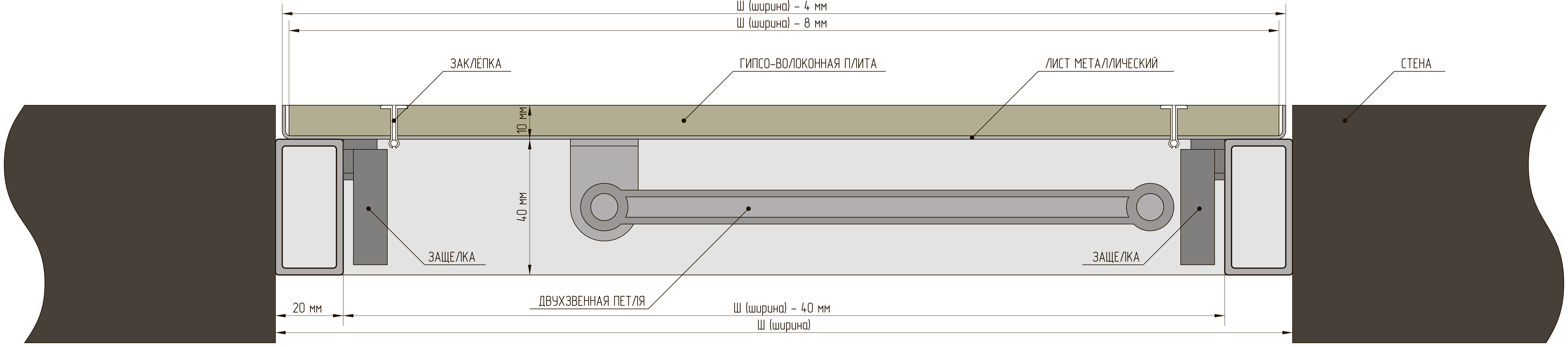

Стандартные модели «Инженер-2» выпускаются в размерах от 200 × 200 до 600 × 1200 мм. Глубина люка составляет 50 мм. Перед заказом сверьте размер рамы, дверцы и внутреннего проёма: это разные параметры.
Размеры важно различать
- Габариты рамы — наружный размер конструкции;
- размер дверцы — часть конструкции, которую облицовывают;
- внутренний проём — свободное пространство для доступа к коммуникациям.
Например, у модели 600 × 600 мм размер дверцы составляет 594 × 594 мм, а внутренний проём — 560 × 560 мм.
Дверцу можно облицовывать плиткой, керамогранитом, мозаикой, искусственным камнем, стеклом или зеркалом. Перед отделкой проверьте допустимую толщину и вес материала, а также рекомендации производителя по подготовке поверхности.
Допустимый свес плитки
- сверху — до 100 мм;
- снизу — до 100 мм;
- со стороны петли — до 100 мм;
- с противоположной от петли стороны — до 15 мм при ширине люка до 400 мм, до 20 мм при ширине от 400 мм.
Порядок монтажа
- Подготовьте проём в стене.
- Ознакомьтесь с техническими рекомендациями в паспорте изделия.
- Установите люк в проём свободно, без зажима.
- Выровняйте положение рамы строительным уровнем.
- Закрепите люк предусмотренными метизами.
- Не вынимайте транспортировочный стопор.
- Приклейте плитку на дверцу и затрите межплиточные швы.
- Заполните шов по периметру дверцы силиконовым герметиком.
- После высыхания герметика прорежьте шов малярным ножом под углом 45 градусов.
- Откройте люк присоской и выньте транспортировочный стопор из замка.
Не зажимайте раму в проёме. Если рама установлена с натягом, дверца может плохо открываться или закрываться. Монтаж выполняйте по инструкции производителя.
Что проверить перед заказом
- Какие коммуникации находятся за стеной и какой доступ потребуется.
- Размер проёма, размер дверцы и внутренний проём выбранной модели.
- Толщину и вес облицовочного материала.
- Допустимую грузоподъёмность дверцы.
- Материал стены и требования к монтажу.
- Условия эксплуатации и необходимость дополнительной защиты от влаги.
Итог: люк «Инженер-2» подходит для скрытого доступа к инженерным коммуникациям в стене. Перед заказом сверьте размер рамы, дверцы и внутреннего проёма, а также допустимую грузоподъёмность дверцы с параметрами выбранной облицовки.
